Роторный двигатель: принцип работы, устройство, недостатки и преимущества, видео

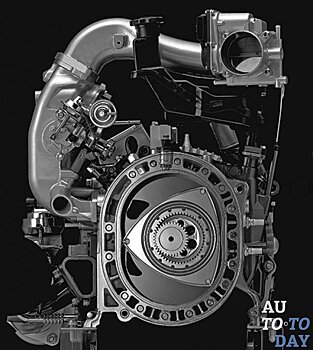

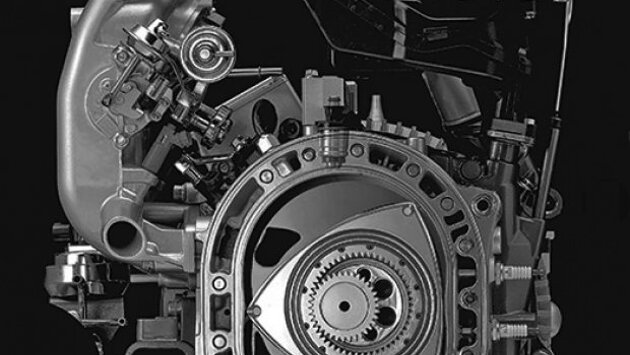

Концепция роторного двигателя весьма интересна. Такие крупнейшие концерны, как Mazda, Citroen, Mersedes-Benz и General Motors, выпускали автомобили с роторными двигателями, однако позднее от них отказались. В этой статье мы рассмотрим принцип работы роторного ДВС, а также преимущества и недостатки этой конструкции. Что такое роторный двигатель Немного истории возникновения агрегатаКонструкция роторного двигателя Принцип работы Плюсы и минусы$('.index-post .contents').toggleClass('hide-text', localStorage.getItem('hide-contents') === '1') Что такое роторный двигатель Роторно-поршневой двигатель (РПД) — это класс тепловых двигателей, объединённых типом движения рабочего элемента, или ротора. В частном случае такого устройства можно выделить роторные двигатели внутреннего сгорания (роторные ДВС). Такой тип двигателя не нуждается в элементах, которые преобразуют поступательные движения во вращательные. Соответственно, при работе роторного ДВС значительно меньше потерь, нежели поршневого, весь отсутствует промежуточное звено, такое как коленчатый вал. На первый взгляд, этот агрегат отлично решает поставленную перед ним задачу и имеет более высокий КПД. Однако такая конструкция не получила большого распространения, и даже автомобильному концерну Mazda, который долго выпускал автомобили с таким типом двигателя, в частности модель RX-8, пришлось в конце концов отказаться от роторных систем. Это обусловлено некоторыми недостатками в работе системы, о которых пойдёт речь далее в статье. Немного истории возникновения агрегата Авторами роторно-поршневого ДВС являются Феликс Ванкель и Вальтер Фройде, создавшие его в 50-е годы ХХ века. Знаете ли вы? В первой версии конструкции Ванкеля имелась подвижная камера и зафиксированный ротор, однако в итоге схему поменяли местами. В этом тандеме Ванкель провёл исследования уплотнений вращающихся клапанов, а базовую схему и инженерную концепцию сформулировал Фройде. Сейчас роторный ДВС часто называют двигателем Ванкеля. Впервые данная модель «сердца автомобиля» была испытана на NSU Spider, мощность мотора которого составила 57 лошадиных сил. При этом он легко разгонялся до скорости 150 км/ч. NSU Spider Первым массовым авто с роторной системой стал NSU Ro-80 — второй по счёту автомобиль во всей линейке компании. В отечественном автопроме данная модель двигателя использовалась на ВАЗ 21079, которая была служебной машиной, часто милицейской. А самой массовой серией машин с роторным ДВС по праву считается Mazda RX (Rotor-eXperiment), которая производилась вплоть до середины 2012 года, хотя и сейчас ещё не до конца распроданы выпущенные автомобили. Читайте подробнее о том, как проверить двигатель перед покупкой авто. Конструкция роторного двигателя Подвижный элемент этой конструкции устанавливается на валу и соединяется с шестерёнкой, которая соединена со статором и образует так называемую «неподвижную шестерню». Диаметр статора по размерам значительно меньше диаметра ротора, вращающегося вокруг шестерни вместе с зубчатым колесом. Ротор имеет трёхгранную форму и движется по поверхности цилиндра. В процессе движения он поочерёдно закрывает объёмы камер при помощи уплотнений, находящихся в вершинах ротора. Во время работы конструкции не требуется специального газораспределения. 1 и 2 - части впускной системы двигателя; 3 - задняя часть корпуса двигателя; 4 и 6 - цилиндры (корпус ротора); 5 - средняя часть корпуса двигателя; 7 - передняя часть корпуса двигателя; 8 - корпус дроссельной заслонки; 9 и 11 - стационарные (неподвижные) шестерни на фланцах; 10 - ротор с внутренним зубчатым венцом в сборе; 12 - эксцентриковый вал роторов; 13 - приёмный выпускной коллектор. Благодаря действию давления газа и центробежных сил пластины, которые выполняют роль уплотнителя, прижимаются к внутренней поверхности устройства, и в результате происходит герметизация камеры. Схема в итоге оказалась куда проще и компактнее, чем поршневые устройства, в том числе за счёт отсутствия картерного пространства, шатунов и коленвала. Чаще всего при изготовлении конструкции применяется соотношение радиуса шестерни к зубчатому колесу 2:3. Рекомендуем почитать о том, почему стучит двигатель на холостых оборотах. Принцип работы Роторный двигатель не производит возвратно-поступательные движения, как обычный поршневой ДВС. Принцип работы основан на вращении поршня. В работе нет точек замирания, как у поршневого устройства, то есть он работает более плавно, без импульсов. РПД использует избыточное давление, которое возникает в процессе сгорания смеси топлива и воздуха. С помощью шатуна и коленчатого вала приводится в движение поршень. Давление возникает в камерах, которые формируются самой конструкцией цилиндра и корпусом ротора, играющего роль поршня. Траектория работы ротора похожа на линию спирографа. Когда происходит соприкосновение вершин движущего элемента и стенок самого ДВС, создаются непроницаемые камеры сгорания. Вращающийся ротор позволяет осуществлять следующие процессы: поступление воздушно-топливной смеси;её сжатие;воспламенение;выпуск выхлопа. Узнайте как устроены водородный, атмосферный и гибридный двигатели. При поступлении воздуха в камеру одновременно впрыскивается топливо. При вращении ротора в этой камере смесь сжимается. Вращаясь, ротор перемещает камеру со смесью к свечам зажигания, после чего происходит воспламенение топлива и расширение. На следующем повороте смесь выходит в выхлопную трубу, и процесс повторяется. Такой процесс работы ничем не отличается от работы четырёхтактного поршневого ДВС. Видео: как работает роторный двигатель Плюсы и минусы К преимуществам роторного двигателя можно отнести: отсутствие пульсирующих импульсных нагрузок;КПД такого двигателя составляет 40 %, в отличие от 20 % поршневого ДВС;его мощность значительно выше, к тому же работает он намного тише, что позволяет использовать топливо с низким октановым числом;он сделан из гораздо меньшего количества металла, а значит, более лёгкий;конструкция содержит меньшее число агрегатов и узлов. Недостатки: Герметизация камеры сгорания и впуска-выпуска.Для разработки нужны точные расчёты, ведь в при трении металл в результате нагрева расширяется. Точные расчёты позволяют сохранить компрессию и КПД.В процессе работы такой двигатель имеет склонность к перегревам, чем и уступает поршневым ДВС.Из-за конструкции самого устройства зоны нагрева распределены неравномерно, поскольку в камере сгорания температура выше, чем в камере впуска-выпуска. Следовательно, и цилиндр нагревается неравномерно. Для устранения такого дефекта конструкции необходимо в процессе производства цилиндра использовать различные материалы.Износостойкость у данного типа значительно ниже, чем у поршневых ДВС, так как роторный работает на больших оборотах.Из-за больших оборотов значительно увеличивается расход топлива и масла.Поскольку в процессе работы роторного ДВС топливо не успевает полностью сгореть, выхлопные газы являются более токсичными, нежели у поршневого.При использовании роторного двигателя нужно регулярно производить замену масла и чётко следить за выполнением этой процедуры. Роторный двигатель хоть и не получил такого же распространения, как поршневой ДВС, однако тоже нашёл свою нишу в автомобильной промышленности. Важно! В автомобилях с таким двигателем необходимо масло заменять каждые 5000 км. Если своевременно не выполнять замену, то вероятность поломок значительно увеличивается, что влечёт за собой дорогостоящий ремонт. Например, его часто устанавливают в машины, которые участвуют в гонках. Несмотря на существенные недостатки, этот двигатель обладает и несомненными достоинствами, поэтому по-прежнему считается серьёзной альтернативой поршневым ДВС.
