Как выбрать клапан регулирующий 25с947нж

Автоматическое регулирование потоков в трубопроводах позволяет дистанционно управлять процессами и контролировать показатели рабочей среды. Оно обеспечивает стабильность работы систем, помогает сэкономить ресурсы, защищает от перегрузок и продлевает срок службы оборудования.

Для трубопроводов с номинальным давлением 1,6; 2,5 и 4,0 МПа САЗ «Авангард» и другие отечественные производители выпускают регулирующие клапаны 25с947нж. Арматура управляется с помощью электропривода и предназначена для рабочих сред температурой -40…+425 °C.

Конструкция и материалы

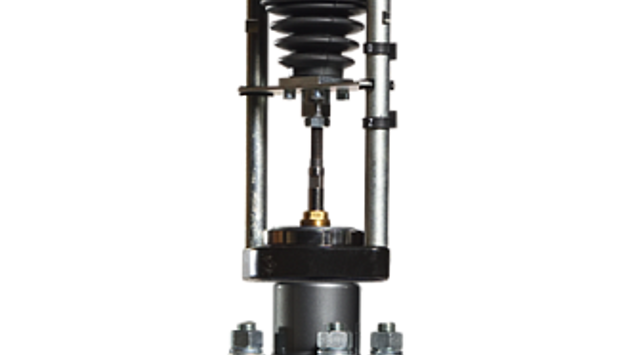

Регулирующие клапаны 25с947нж относятся к односедельным устройствам и представлены моделями диаметром 15-300 мм. Они имеют корпус с патрубками, расположенными по одной оси, и устанавливаются на прямых участках трубопровода.

Для изготовления корпусных деталей используется сталь 25Л. Металл содержит 0,22-0,30% углерода и отличается простотой обработки. Поэтому крышка и корпус с соединительными патрубками и фланцами, которые получают путем литья, сочетают точность размеров, высокую прочность и однородную структуру.

Другие элементы конструкции клапанов:

Затвор, состоящий из плунжера и седла. Детали изготовлены из нержавеющей стали мартенситного типа 20Х13, поэтому устойчивы к коррозии и сохраняют функциональность при высоких температурах. Уплотнения. Сальниковое уплотнение и прокладки выполнены из ТРГ и обеспечивают герметичность арматуры относительно внешней среды. Предусмотрено также уплотнение в затворе из нержавеющей стали.

Для позиционирования плунжера и регулировки площади проходного отверстия арматуры используется электронный исполнительный механизм. ЭИМ получает управляющий сигнал от внешних источников, преобразует его в динамическое усилие и обеспечивает автоматическое открытие или закрытие затвора.

Характеристики и критерии выбора

Клапаны 25с947нж могут устанавливаться в трубопроводах, транспортирующих воду, нефтепродукты, другие газообразные и жидкие среды. Они востребованы:

в системах тепло- и водоснабжения; в сетях кондиционирования и вентиляции; на центральных и индивидуальных тепловых пунктах; в технологических трубопроводах и производственных линиях предприятий.

Благодаря электроприводу регулировка осуществляется дистанционно в автоматическом режиме и отличается высокой точностью и плавным изменением параметров среды.

При выборе модели нужно учитывать характеристики трубопровода в месте присоединения арматуры. К ним относятся диаметр, вид и температура рабочей среды и максимально допустимое давление. Следует также определить требуемую пропускную способность арматуры, тип и степень защиты электропривода. ЭИМ подбирают с учетом параметров регулируемых сред (общепромышленное или взрывозащищенное исполнение) и температуры окружающего воздуха.
