Цоколи автомобильных ламп: название, разновидности, как определить виды, маркировка, размеры, таблицы, список с картинками, фото

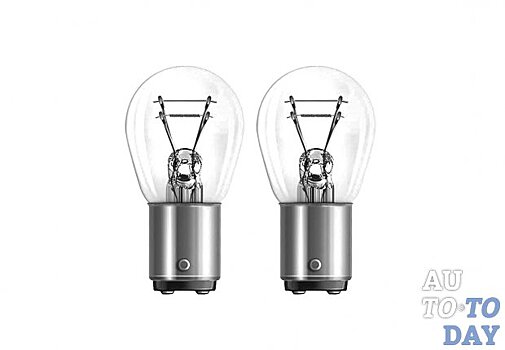

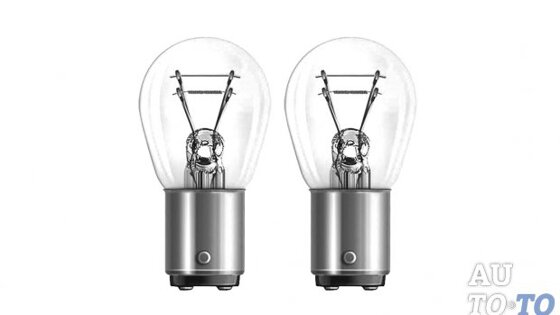

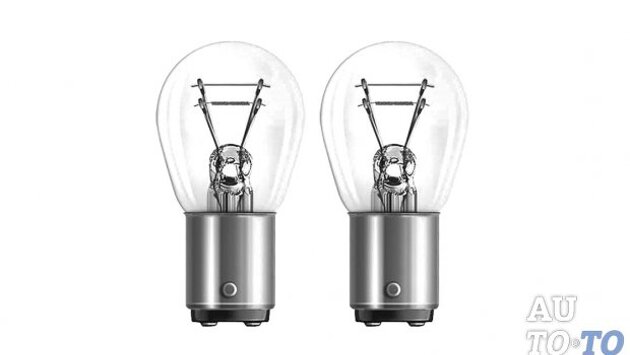

В автомобилестроении применяется множество различных ламп. Их общее количество – более сотни. Они участвуют в подсветке салона, обеспечивают видимость на дороге, мигают на приборной панели. О том, каковы их технические и электрические характеристики, размеры и типы, как разобраться в маркировке, пойдет речь в этом обзоре. Технические особенности цоколяФункция цоколяРазновидностиПо типу автомобильных лампПо цоколю Маркировка ламп Как определить тип цоколя по названию$('.index-post .contents').toggleClass('hide-text', localStorage.getItem('hide-contents') === '1') Технические особенности цоколя Конструктивный элемент, который удерживает лампочку в патроне, называется цоколем. Внутри него проходят электроды, а снаружи имеются контакты. От источника питания по контактным путям передаётся ток. Этот элемент для крепления лампы изготавливают из металла или керамики. Цоколи автомобильных источников света могут быть резьбовыми, штифтовыми, софитными. Бывают даже бесцокольные разновидности. Размеры электроламп тоже различны – от 5 до 25 мм в диаметре (в зависимости от автомобиля и сферы использования). Знаете ли вы? Сегодня трудно представить себе машину без фар. Первый автомобиль Карла Бенца (Carl Benz) был представлен публике в 1885 году. А первую электрическую фару изобрели только в 1898 году. Функция цоколя Различают три основных функции цоколей электроламп: средство фиксации в патроне;передатчик тока от источника питания;герметизация колбы и защита её содержимого от контакта с атмосферой. В современном автомобиле могут применяться также светодиодные осветительные элементы. Они не нуждаются в герметизации, но все остальные функции у них те же, что и у обычных. Важно! Современные соединительные элементы устроены таким образом, чтобы пользователь не мог случайно подсоединить лампу в несоответствующее гнездо. Разновидности В эпоху возникновения автомобилей классификации ламп ещё не существовало. Маркировка видов и типов осветительных приборов зависела от производителей. Теперь эти параметры определяются государственными и международными стандартами. Автомобильные осветительные элементы разделяют по типу: автомобильной лампы; цоколя. Современные цоколи и их маркировка описаны Межгосударственным стандартом (IEC-EN 60061-1), а осветительные приборы – Государственным стандартом СССР «Лампы для дорожных транспортных средств» ( ГОСТ 2023.1-88). Узнайте, что такое цоколь лампы. По типу автомобильных ламп В основе деления автомобильных лампочек на группы – источник получения света. Учитываются также некоторые конструкционные особенности. Поэтому они делятся на следующие виды: Виды осветительных элементов Маркировка Описание Пример маркировки Софитная C Используется в освещении салона. Её форма позволяет максимально сэкономить пространство благодаря наличию двух цоколей по бокам. C7-8 Ксеноновая D Ксеноновая, или газоразрядная, используется в источниках ближнего и дальнего света и содержит газ ксенон внутри колбы. H1, H4, H7, D1R – D4S Галогенная H Заполнена галогеном и применяется в источниках ближнего или дальнего света (как и ксеноновая). Является её предшественницей. H1, H4, H7 С колбой 26,5 мм и диаметром цоколя 15 мм P Применяются в стоп-сигналах, поворотниках, задних фонарях P21W С колбой 19 мм и диаметром 15 мм R R5W Бесцокольная W Могут использоваться в салоне авто и для подсветки багажника W5W Цифра после буквенного обозначения указывает на типоразмер. Мини-лампы имеют маркировку T, а изделия с жёлтым цветом колбы – маркировку Y. Отечественные изделия могут быть промаркированы следующим образом: •А- автомобильная; •МН –миниатюрная; •С – софитная; •КГ – кварцевая, галогенная. Знаете ли вы? Изначально символ H (halogen) указывал на галогенную лампу. Когда был начат выпуск ксеноновых, то они выпускались в таких же корпусах, но не были взаимозаменяемыми. Их отличает геометрия светового луча, фокусное расстояние и чёткость пятна света. По цоколю В автомобильных осветительных элементах используют несколько типов цоколей. В основе их разделения – тип подсоединений (например, резьбовой, штифтовой). Такая классификация отражена в таблице: Типы цоколей Маркировка Описание Пример маркировки Резьбовой, ввинчивающийся в патрон Е Резьбовые появились раньше других. Сейчас и в отечественной, и в международной классификации они маркируются одинаково. Е2 Штифтовой (с одним или несколькими штифтами) Ш, B Штифтовой (байонет) – это модификация резьбового цоколя. Его бока оснащены штифтами, которые выполняют функции резьбы и фиксатора в патроне. Отечественные маркируются буквой Ш (штифтовой), а иностранного происхождения –буквой B (bayonet). Они могут быть двух- или трёхконтактными. В отечественных также имеются цифры перед буквой, обозначающие количество контактов. B2, 2B2 Фокусирующий P Цифры после буквы указывают на диаметр ориентирующей части. P15 Софитный S Особенность софитного цоколя – наличие контактов с обеих сторон. Используется в осветительной системе автомобиля. SV7-8 Бесцокольный W В бесцокольных сопряжение колбы и патрона выполнено через саму колбу. W2.1-9.5d Число после маркировки указывает на диаметр соединительного элемента. Единицы измерения – миллиметры. Маркировка ламп Полная маркировка отечественных осветительных элементов может выглядеть так: АКГ-12-55-1 (H3). Аббревиатура расшифровывается таким образом: лампа автомобильная кварцевая / галогенная с номинальным напряжением 12 В и мощностью 55 Вт. Соответствует европейской H3, и эти изделия взаимозаменяемые. Число после буквенной аббревиатуры всегда указывает на номинальное напряжение в вольтах, а следующее после тире – на мощность в Вт. После второго тире цифры говорят об отличительной особенности этой модели от базовой. Важно! По сравнению с другими типами ламп, ксеноновые обеспечивают более легкий свет, что улучшает видимость при движении в ночное время. Что еще более важно, расчетный срок службы ксеноновой – 2000 часов. Это намного больше, чем у галогенной (от 450 до 1000 часов). Но у ксеноновой бликов гораздо большее кличество, чем у других осветительных элементов. Как определить тип цоколя по названию Чтобы определить цоколь по названию, необходимо иметь под рукой таблицу соотношений: Сфера применения Тип лампы Цоколь Ближний / дальний свет R2 P45t HB3 P20d HB4 P22d HB5 PX29t H1 P14,5s H3 PK22s H4 P43t H7 PX26d H11 PGJ19-2 H9 PGJ19-5 H16 PGJ19-3 H27W/1 PG13 H27W/2 PGJ13 Ксеноновые D2S P32d-2 D1S PK32d-2 D2R P32d-3 D1R PK32d-3 D3S PK32d-5 D4S P32d-5 Указатели поворота передние W21W W3x16d P21W BA15s PY21W BAU15s/19 H21W BAY9s Указатели поворота боковые W5W W2,1×9,5d WY5W W2,1×9,5d Стоп-сигналы W21W W3x16d P21W BA15s Стоп-сигналы / габаритные фонари P21/4W BAZ15d W21/5W W3x16g P21/5W BAY15d Габаритные фонари W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 R10W BA15s C5W SV8,5/8 P21/4W BAZ15d P21W BA15s Фонари заднего хода W16W W2,1×9,5d W21W W3x16d P21W BA15s W21/5W W3x16g P21/5W BAY15d Противотуманные фары HB3 P20d HB4 P22d H1 P14,5s H3 PK22s H7 PX26d H11 PGJ19-2 H8 PGJ19-1 Стояночное освещение и габаритные фонари W3W W2,1×9,5d W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 H6W PX26d Указатели поворота задние W16W W2,1×9,5d W21W W3x16d P21W BA15s PY21W BAU15s/19 H21W BAY9s Задние противотуманные фары P21/4W BAZ15d W21W W3x16d P21W BA15s W21/5W W3x16g P21/5W BAY15d Освещение номерного знака W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 R10W BA15s C5W SV8,5/8 Подсветка салона и багажника 10W SV8,5 T11x37 C5W SV8,5/8 R5W BA15s/19 W5W W2,1×9,5d Подбирая лампы, обращайте внимание как на классификацию и характеристики, так и на составляющие комплектации. Упростить процесс покупки также возможно, взяв с собой в магазин вышедшую из строя лампочку.
