Как работает электроусилитель руля: принцип работы и устройство ЭУР, схема подключения и замена механизма рулевого управления, смазка и калибровка

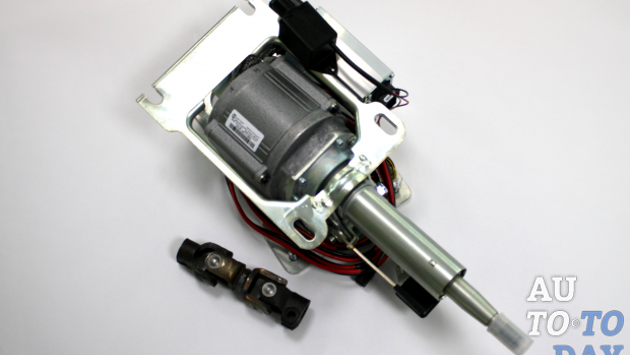

Электроусилитель руля имеет немало достоинств. Его система надёжна, удобна и экономична. При вращении руля дополнительное усилие производится ЭУР. Статья предлагает ознакомиться с принципом действия данного элемента рулевого управления и разобраться с возможными поломками в нём. Также в материале подробно описано техобслуживание электрического усилителя. Принцип работы электроусилителя руля Устройство ЭУРПоломки электроусилителя и их симптомыВидео: Неисправности электроусилителя руляТехническое обслуживаниеСъём и установка Ремонт механизмаВидео: Как вы убиваете рулевую рейку с ЭУРКалибровкаЗамена маслаЗамена рулевой рейки с ЭУРvar index=document.getElementsByClassName('index-post');if (index.length>0){var contents=index[0].getElementsByClassName('contents');if (contents.length>0){contents=contents[0]; if (localStorage.getItem('hide-contents') === '1'){contents.className+=' hide-text'}}} Принцип работы электроусилителя руля ЭУР, или EPS, синхронизирует связь руля с колёсами посредством датчиков, ЭБУ и электромотора. Отсутствие шлангов и спецжидкостей и соответствующая компактность характеризуют EPS как более удобную систему, чем ГУР. Описываемый тип усилителя работает благодаря электромотору, который непосредственно приводит в движение рулевую рейку. Существует вариант установки мотора таким образом, что он передаёт усилие на вал руля. Автомобилист крутит руль, торсионный вал вращается, датчики крутящего момента считывают этот процесс и направляют соответствующую информацию в электронный блок. Он и рассчитывает требуемое усилие для поворота колёс. ЭБУ может обрабатывать вводные не только указанных датчиков, которые являются его обязательной частью, но и таких: положения руля; вращательной частоты коленчатого вала; скорости вращения колёс. Важно! Отрицательный момент ЭУР — это его плохая защищённость от влаги. EPS осуществляет работу в таких режимах: поворот авто в обыкновенном режиме; поворот при высокой либо низкой скорости; возвращение колёс в положение «прямо»; а также режим поддерживания колёс в таком положении. Прекрасные возможности по безопасности открыло появление и применение электроусилителя: автоматическую парковку, систему динамической стабилизации, аварийное управление, вспомогательные способности при движении. Устройство ЭУР ЭУР устроен в общих чертах из трёх основных деталей — электромотора, механической передачи и системы управления. Электродвигатель может быть установлен по-разному, есть несколько разных схем (на вал рейки, рулевую колонку или вал колеса). Если мотор передаёт усилие на рейку, то такая система называется ЭМУР и имеет две модификации: с двумя шестернями; с параллельным приводом. В первом случае крутящий момент передаётся на рейку от руля посредством одной из шестерён, но он же на вторую шестерню направляется электромотором. При параллельном приводе двигатель выполняет передачу усилия благодаря винт-шариковой гайке. Устройство электроусилителя таково: Мотор и силовая передача — это исполнительная система ЭУР, здесь создаётся само усилие и обеспечение лёгкости при управлении машиной. Электрический блок управления осуществляет подачу сигнала на мотор, то есть осуществляет его подключение к работе. ЭБУ считывает показания датчиков и подаёт соответствующие импульсы. Датчики. Основной из них в ЭУР — датчик усилия (крутящего момента). Именно эта деталь определяет степень приложенного к рулю усилия. Знаете ли вы? Первые ВАЗ, на которых был установлен электроусилитель управления, поворачивали в неправильном направлении — такие ошибки выдавал ЭУР на отечественном авто. Торсионный вал — часть рулевой колонки, которая измеряет усилия. Это осуществляется так: при вращении руля входная и выходная части вала смещаются, полученный угол улавливается датчиками. Поломки электроусилителя и их симптомы Сигнализировать о неисправности ЭУР может специальный символ — руль со знаком восклицания. Если этот символ загорелся на приборной панели, значит усилитель не справляется с проведением диагностики собственной системы. Управление машиной при этом возможно продолжать, но лучше всё же срочно направить авто в сервис. Если загорается предупреждающий сигнал (лампочка на панели), следует отключить предохранитель. Основными неисправностями являются: напряжение ниже нормы; отсутствие сигналов от датчиков скорости; увеличение частоты оборотов двигателя. Неисправными могут быть датчики и кабели, по которым проходит ток. Первые некорректно срабатывают вследствие попадания на них влаги. Ремонт требуется осуществлять немедленно. Также бывает простое изнашивание контактов. Ещё одна вероятная поломка системы — перегорание предохранителя. А в случае ДТП может нарушаться деятельность электромотора. Рекомендуем для прочтения: Что лучше: электроусилитель руля или гидроусилитель? Прокачка гидроусилителя руля автомобиля Устройство усилителей рулевого управления Лада Приора: основные проблемы электроусилителя руля и их устранение Заметить поломки можно при таких симптомах: руль стал крутиться с большим трудом; при повторном включении зажигания (зимой) очень туго осуществляется реверсия рулевого колеса; наблюдаются посторонние звуки (скрип). При условиях низкой температуры воздуха и неадекватной работы усилителя следует включать и выключать двигатель несколько раз до тех пор, пока не потухнут оповещающие о выходе из строя лампы. Можно также дать автомобилю согреться в тёплом помещении. Также проводятся такие мероприятия: скидывается минусовая клемма аккумулятора; последний подлежит зарядке. Видео: Неисправности электроусилителя руля Техническое обслуживание Чтобы длительное время пользоваться качественной работой EPS, нужно соблюдать такие правила: не позволять электромеханизму подвергаться физическим воздействиям; предотвращать попадание влаги в систему, не подвергать её высокой температуре; при замене блока управления осуществлять его калибровку; избегать вмешательства в деятельность рулевой колонки. Важно! Экономия при ЭУР налицо: ведь система работает только в процессе поворота. Съём и установка В качестве примера рассмотрен демонтаж и установка ЭУР на автомобиле ВАЗ «Лада Калина». Перед тем как проводить данный вид работ, обязательно следует подготовить: отвёртки (крестовую и плоскую); шестигранник (13). Также выполнить самостоятельно все действия невозможно, поэтому потребуется напарник. Чтобы снять усилитель, следуйте пошаговой инструкции: Отсоедините минусовую клемму аккумулятора. Установите колёса машины в положение «прямо». Демонтируйте руль и переключатели под ним у авто. Уберите подрулевые переключатели. Выкрутите 3 винта, крепящих усилитель на панели. Снимите усилитель. Разъедините разъёмы проводов от выводов ЭУР. Маркером отметьте положения как карданного шарнира, так и вала усилителя. Открутите гайку на карданном шарнире и извлеките болт. Две гайки переднего крепления, а затем и заднего отвинтите и снимите ЭУР. Установка электроусилителя проводится в обратном порядке перечисленных действий. Знаете ли вы? В Лос-Анджелесе зарегистрировано на 1,8 миллиона авто больше, чем людей, имеющих права. Ремонт механизма Ремонт электроусилителя включает: диагностику электрорейки; определение причины выдаваемой ошибки и её снятие; починку мотора ЭУР. Если автомобиль находится на гарантии, то самостоятельная починка электроусилителя будет неправильным действием. С целью ремонта стоит обратиться в сервисный центр. Если же неисправны датчики, то их можно заменить даже своими руками. Видео: Как вы убиваете рулевую рейку с ЭУР Калибровка Калибровка заключается в том, чтобы рулевое колесо могло возвращаться в положение «прямо». Существует специальный сканер. Он подключается к диагностическому разъёму. Специалист включает калибрующую программу. Такую процедуру проводят по нескольким причинам: после выполнения схождения-развала; при появлении сигнала соответствующей лампы на панели; в случае отклонения рулевого колеса от нулевого положения; после того, как были скинуты клеммы аккумулятора; при замене дисков; в связи с переустановкой ЭУР. Знаете ли вы? На машинах премиум-класса электроусилитель может управлять движением самостоятельно, если авто едет по прямой линии. Замена масла В электроусилителе масла нет. Существует ЭРУГ — гибрид электро- и гидроусилителя. Проверять уровень и цвет жидкости в такой системе нужно. Обычно проводится проверка состояния либо после определённого пробега, либо по причинам: появившихся шумов (гула, треска); тугой реверсии руля. Замена рулевой рейки с ЭУР Если возникла необходимость в замене самой рулевой рейки (РР), на которой установлен электроусилитель, нужно следовать таким действиям: Передняя часть авто приподнимается с помощью домкратов. Приготовьте фонарь, шестигранные головки и гаечные ключи, плоскую отвёртку и ветошь для очистки элементов. Далее следует снять колёса. Нужно открутить крепежи подрамника и снять его. Затем важно отключить провода от рейки. Теперь — отсоединить тяги. Далее переместиться следует в салон авто и там под рулём отвинтить гайку — так открепляется вал от рейки. Затем нужно отвинтить болты, скрепляющие рейку, достать саму деталь. Устанавливать новую РР следует посредством тех же шагов, двигаясь в обратном направлении. Электроусилитель — универсальная современная и удобная система, помогающая при управлении автомобилем. Она не требует особого ухода, способна сигнализировать и анализировать внутренние проблемы самостоятельно. Если гарантийный срок вашей машины ещё не подошёл к концу, лучше всего при появлении симптомов поломок обратиться в сервисный центр. Замена электронного блока — дорогостоящее мероприятие. Но чаще всего поломки ЭУР связаны с нарушением работы датчиков, а замена таковых — простое действие.
