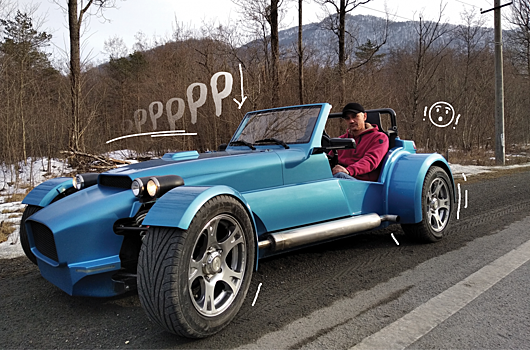

Осетинский Lotus Seven. Как я собрал реплику легендарного болида в обычном гараже

Осетинский Lotus Seven. Как я собрал реплику легендарного болида в обычном гараже
Фото: Онлайн-журнал "ВыИскали"
АВТОР
Роберт Зангиев
Изобретатель В маленькой мастерской в Северной Осетии я, не имея никакого опыта в машиностроении, своими руками из доступных автодеталей и узлов собственного изготовления собрал версию легендарного английского спорткара Seven. На это ушло восемь лет. За это время я научился лепить из пластилина и гипса, создавать детали из стеклопластика. В результате получился уникальный самодельный болид. Зачем мне это Я 30 лет проработал токарем на Алагирском заводе сопротивлений (Северная Осетия — ред.) Пришел на производство, когда мне было 16 лет. За время работы приобрел несколько специальностей: токарь, фрезеровщик, слесарь-инструментальщик, оператор плоскошлифовального станка, круглошлифовального станка, оптикошлифовального станка, электроэрозионного станка. В результате полученные навыки очень пригодились.
С детства хотел построить автомобиль своими руками. Не собрать, как конструктор, из частей и деталей конкретной модели, а именно построить «с нуля». Окончательно понял, что хочу, когда мне в руки попал каталог лучших автомобилей мира. Там я увидел красавца Lotus Seven и влюбился. Решил — обязательно сделаю такой же, а повезет, и даже лучше. Но воплощать в жизнь задуманное начал лишь восемь лет назад. Cправка
Lotus Seven впервые представили публике в 1957 году как машину для Британских клубных гонок. С 1958 года автомобиль начали продавать в разобранном виде, предоставляя возможность покупателям собрать машину самостоятельно. Компания Lotus продавала модель до 1972 года, после чего уступила права концерну Cars, который выпускает гоночные болиды и комплекты для их самостоятельной сборки до сих пор. Благодаря простоте конструкции энтузиасты по всему миру создали множество реплик Lotus Seven.
Технические характеристики 1.2 MT 4MT Coupe (1957–1963)
Длина –3 708 мм Ширина — 1 506 мм Высота — 1 181 мм Дорожный просвет — 165 мм Объём двигателя — 1 216 см3 Мощность — 72 л.с.
Количество цилиндров — 4 Количество клапанов на цилиндр — 4 Разгон до 100 км/ч — 11 сек.
Снаряженная масса автомобиля — 506 кг Допустимая полная масса — 756 к Начало работы
Для работы над машиной я построил небольшую мастерскую. Закупил оборудование, инструменты. Двигатель позаимствовал от старой «Нивы». В основе кузова решил заложить пространственную раму собственной конструкции. Детали подвески частично использовал уже готовые, частично изготавливал сам: поворотные рычаги поставил «вазовские», передние и задние рычаги полностью самодельные. Пружины и амортизаторы тоже брал от , но крепежные детали пришлось делать самому. Рулевая рейка внедрена от автомобиля ВАЗ-1111 «Ока». Глушители — тоже моих рук дело: чтобы их изготовить, пришлось освоить аргонную сварку. Под оптику были закуплены специальные модули, которые используются в бамперах, а корпуса под них — опять-таки сделал самостоятельно. Задние фонари выпилил из монолитного оргстекла. Диски и резину подобрал по размеру. Где брал готовые детали? Ходил по магазинам, покупал на рынке. Было непросто подобрать нужное — автомобиль не конвейерный. Бывало, брал у продавцов под честное слово несколько разных экземпляров, дома прикладывал, смотрел. Подходящие детали оставлял, а остальные возвращал обратно. Сложно было уместить все агрегаты в раму и при этом обеспечить удобную посадку водителю и пассажиру, не выходя за заданные габариты.
Лотус я никогда «вживую» не видел, поэтому некоторые элементы конструкции угадывал интуитивно. Проще сказать, что от прототипа я взял только концепцию, — открытый верх, вынесенную за пределы кузова переднюю подвеску и т. д. А вот конструктивно автомобиль получился полностью авторским.
Первый выкат «рамника» состоялся через полгода после начала работ, а остальные семь с половиной лет ушли на то, чтобы создать кузов и оснастить его необходимыми аксессуарами
Когда впервые выкатил автомобиль из мастерской, прям душа пела! Непередаваемые эмоции! Поверьте, ради этого стоит жить!
Кузов
Собрать рамную конструкцию и соединить ее с двигателем, трансмиссией и подвеской — полдела. Узнаваемым автомобиль делает кузов. Но даже если бы у меня вдруг оказался оригинальный кузов Lotus, я принципиально не стал бы сживлять его с моей рамой. Мне важно было все сделать самому.
Опыта у меня не было, поэтому пришлось учиться методом проб и ошибок, приобретая новые навыки. Так, в процессе работы я, помимо сварки, освоил лепку и основы покрасочной работы.
Сейчас, кстати, иногда подрабатываю покраской автомобилей.
Сначала хотел сделать кузов из железа, но позже решил остановиться на стеклопластике: ездил за ним в Москву и Московскую область. Сначала вылепил кузов из скульптурного пластилина — именно так работают в мастерских автодизайнеры. Одного пластилина ушло 50 килограммов. Надо было добиться нужных форм, подогнать детали одну к другой. Потом на этой основе создавал форму из гипса и отливал конечный вариант из стеклопластика. Получалось не сразу — не хватало информации, опыта.
В итоге, с толщиной пластика я немного переборщил, да и рама оказалась слишком мощной. На на выходе получил массу автомобиля равную 700 кг против 540 кг у Caterham Classic (базовой модификации) и 460 кг Caterham Superlight с углепластиковым кузовом. И вот, что получилось
У оригинальных Lotus количество лошадиных сил варьируется в зависимости от комплектации авто. Lotus Elite образца 1957 года, скажем, выдавал показатели от 72 до 84 л/с. Сейчас мощность двигателя моей машины — около 80 лошадиных сил. Правда, мы не разгоняли авто быстрее 120 километров в час. При желании можно смело поставить двигатель «лошадей» на 200, и автомобиль вполне справится с гоночными задачами. Болид уверенно ведет себя на дороге. Но я принципиально не гонщик — это не мое. А вот на автовыставки, если найду средства, съезжу.
На дорогу пока рановато
Зарегистрировать машину пока не удалось, и вряд ли удастся. Поставить несерийную разработку на учет в  — кошмар всех самостийных автоконструкторов. В нашей стране проще построить авто, чем его оформить. Нужно собрать большой пакет документов, провести экспертизу в сертифицированном техническом центре, и лишь после этого с кучей бумаг ехать в ГИБДД. Стоит ли овчинка выделки? Не думаю. Участвовать в разных мероприятиях автомобилю ничто не мешает. В прошлом году откатались, например, на автопробеге в честь Дня Победы. На сегодняшний день мой Lotus пробежал около 3 000 км.
Автомобиль в городке, где живет 20 тысяч человек, разумеется, вызвал фурор. Люди подходят, интересуются. Однажды совершенно незнакомые люди прочитали обо мне в газете и привезли мне в подарок подержанный Maxima. Стояла у них с 1998 года, глаза мозолила. Пробег 10 000 км! Иномарку вполне можно привести в чувство, так что дополнительные колеса в семье имеются. На подходе авторское свидетельство
Свои авторские находки, в том числе в плане дизайна, я решил запатентовать. Подал необходимые документы и со дня на день жду авторское свидетельство. Я много вложил в эту разработку, прежде всего, интеллектуального труда. Не хочу, чтобы кто-то им воспользовался. Нет, мне не жалко, если хотите — сделайте сами такой же. Но украсть мое готовое решение — недопустимо. Что дальше?
Меня иногда спрашивают, если бы ты знал в самом начале работы, сколько сил и времени это займет, взялся бы снова? Отвечаю: обязательно! И возьмусь снова. Теперь хочу создать своего рода «волка в овечьей шкуре». С виду это будет обыкновенный автомобильчик, но в одно нажатие кнопки он должен превратиться в проходимца с клиренсом 400 мм. Идея в том, что в подвеске не будет пневмоприводов. Чистая механика, в этом залог надежности и энергоемкости. Использую в конструкции торсионы. При этом вылет рычагов подвески будет около 600 мм. Даже при малом угловом ходе у основания рычага этого будет достаточно, чтобы на сложном рельефе все четыре колеса оставались нагруженными. Центр тяжести планирую по максимуму опустить. В обычном состоянии это будет обычный ничем не примечательный авто с клиренсом около 160 мм. Очертания уже прыгают перед глазами. Не могу их пока систематизировать. Вид будет легкий, как у гепарда перед прыжком. Надо это на миллиметровую бумагу перенести. Пока не дозрел.
